您当前的位置:首页 / 产品展示 / 气动蘑菇视频app最新版下载 / T668H型气动高压蘑菇视频app最新版下载
所属分类: 气动蘑菇视频app最新版下载
气动蘑菇视频app最新版下载厂家浙江蘑菇视频自控阀门专业生产气动高压蘑菇视频app最新版下载,为广大客户提供实惠的T668H型气动高压蘑菇视频app最新版下载批发价格,是客户眼中的诚信气动高压蘑菇视频app最新版下载批发商。
产品详情

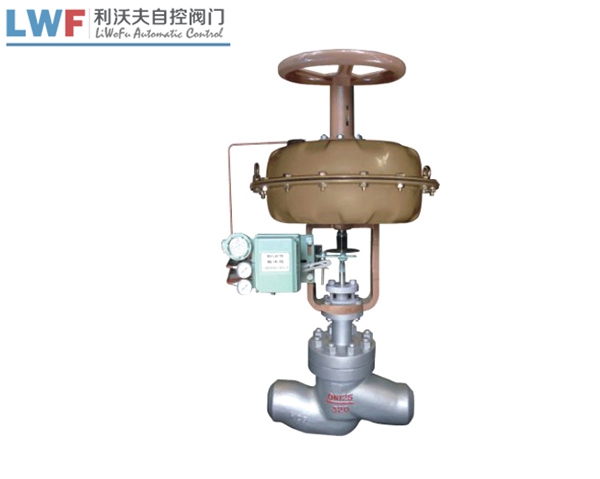

T668H型气动高压蘑菇视频app最新版下载是专为高压系统设计的一种特殊阀门。与气动或电动〔配用电-气转换器〕调节仪表等配合,用于化工、石油、电力等工业部门经营过程的自动调节和远程控制。气动高压笼式蘑菇视频app最新版下载由气动薄膜执行机构和高压蘑菇视频app最新版下载两部分组成。
气动高压蘑菇视频app最新版下载的结构型式为直通单座笼式,阀芯为柱塞形,用于高压差条件下的阀芯,头部渗或镶以硬质合金,以抗高压差情况下的冲刷和气蚀,提高使用寿命。由于压差高,介质对阀芯不平衡力较大,设计时已选用钢度较大的执行机构,一般都配用阀门定位器。
气动高压蘑菇视频app最新版下载的动作,来源于信号压力在薄膜上产生的推力,使推杆推动阀芯作相应的移动,既蘑菇视频app最新版下载行程。行程的变化,使阀的流通面积变化,来调节压力、温度、流量和液位等工艺参数。
点击查看:气动蘑菇视频app最新版下载说明书
T668H型气动高压蘑菇视频app最新版下载主要技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
笼式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
公称压力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 单座式、笼式单座 | |||||||||||||
流量特性 | 等百分比 |
T668H型气动高压蘑菇视频app最新版下载技术参数
配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
很好面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20~100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140~400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30~+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
气动高压蘑菇视频app最新版下载主要零件材料
1 | 阀体 | WCB | 304 | 316 | 316L |
2 | 垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
3 | 阀笼 | 304 | 304 | 316 | 316L |
4 | 阀芯 | 304 | 304 | 316 | 316L |
5 | 中垫 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
6 | 阀盖 | WCB | 304 | 316 | 316L |
7 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
8 | 阀杆 | 304 | 304 | 316 | 316L |
9 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
10 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
11 | 填料压盖 | WCB | 304 | 316 | 316L |
气动高压蘑菇视频app最新版下载主要性能指标
项目 | 不带定位器 | 带定位器 | ||
基本误差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死区% | 3.0 | 0.4 | ||
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
始点 | ±5.0 | ±1.0 | ||
气关 | 始点 | ±5.0 | ±1.0 | |
终点 | ±2.5 | ±1.0 | ||
额定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×阀额定容量 | |||
可调范围R | 30:1 |
