您当前的位置:首页 / 产品展示 / 气动蘑菇视频app最新版下载 / 气动套筒蘑菇视频app最新版下载
所属分类： 气动蘑菇视频app最新版下载

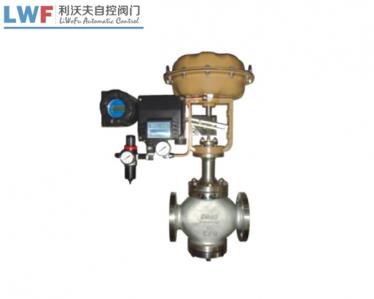

气动套筒蘑菇视频app最新版下载由气动多弹簧膜片执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有结构紧凑、重量轻、动作灵敏、S流线型流体通道、压降损失小、阀门容量大、流量特性准确等特点。
产品详情
气动套筒蘑菇视频app最新版下载由气动多弹簧膜片执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有结构紧凑、重量轻、动作灵敏、S流线型流体通道、压降损失小、阀门容量大、流量特性准确等特点，气动套筒蘑菇视频app最新版下载配备电动气动阀门定位器或气动阀门定位器，可实现工艺管道流量自动调节控制，广泛用于Jing确控制气体、液体、蒸汽等介质的压力、流量、温度、液位等工艺参数，以保持给定值。气动套筒蘑菇视频app最新版下载符合IEC标准的新一代通用控制阀产品。广泛应用于要求低噪音、大压差的工业过程的自动控制。
型 号 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
很好面积cm2 | 350 | 350 | 560 | 900 | 1600 |
行 程mm | 16 | 25 | 40 | 60 | 100 |
弹簧范围KPa | 20～100(标准):40～200;80～240; 20～60; 60～100 | ||||
操作方式 | 普通型、带手动手轮操作型（侧装式、顶装式） | ||||
公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
执行器型号 | ZHA/B-22 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||||
薄膜很好面积Ae（cm2） | 350 | 350 | 350 | 560 | 900 | 1600 | |||||||||||
气源压力Ps(MPa) | 0.14～0.4 | ||||||||||||||||
信号范围Pr(KPa) | 20～100、40～200、80～240 段幅：20～60、60～100 | ||||||||||||||||
电信号 | 4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V） | ||||||||||||||||
作用模式 | 气开式（K）型、气关式（B）型 | ||||||||||||||||
流量特性 | 直线、等百分比、快开性 | ||||||||||||||||
允许泄漏量（L/h） | 硬密封：（IV级）10-4×阀额定容量、软密封：VI级 | ||||||||||||||||
固有可调比R | 50:1 | ||||||||||||||||
气源接头 | M16×1.5 | ||||||||||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 | ||||||||||||||||
| 类别 | 单座式 | 套筒式 | |||||||||||
| 弹簧范围MPA | 0.2～0.10 | 0.04-0.2 | 0.2～0.10 | 0.04-0.2 | |||||||||
| 气源压力MPA | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 | |||||||
| 公称直径 | 阀座直径 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 |
| 20 | 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 | ||||||
| 12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 | |||||||
| 15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 | |||||||
| 20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 | |||||||
| 25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 |
| 40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 |
| 40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 | |||||||
| 50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 |
| 65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 |
| 80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.12 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 |
| 100 | 100 | 0.21 | 0.07 | 1 | 0.21 | 1.35 | 0.5 | 1.67 | 6.4 | 6.4 | |||
| 150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6.4 | 4.94 |
| 150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 | |||||||
| 200 | 200 | 0.08 | 0.028 | 0.4 | 0.08 | 0.54 | 0.2 | 1.41 | 0.57 | 6.4 | 1.71 | 6.4 | 4 |
