您当前的位置:首页 / 产品展示 / 电动蘑菇视频app最新版下载 / 电动双座蘑菇视频app最新版下载
所属分类: 电动蘑菇视频app最新版下载

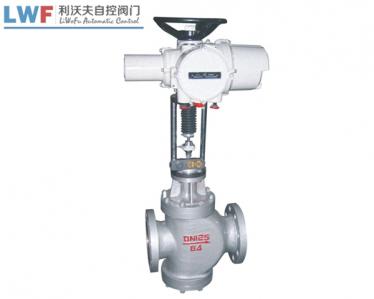

电动双座蘑菇视频app最新版下载由PSL系列和3810L系列电子执行器和双座蘑菇视频app最新版下载组成。电动双座蘑菇视频app最新版下载与被调节介质直接接触。阀芯的运动改变阀芯和阀座,即阀门的阻力系数,从而改变流经调节机构的介质的流量,实现工艺参数的调节。
产品详情
电动双座蘑菇视频app最新版下载由PSL系列和3810L系列电子执行器和双座蘑菇视频app最新版下载组成。电源为220V.AC50Hz,包括伺服放大器、位置信号发生器、限位开关和阀位显示器。它可以直接接受工业控制设备或计算机的输出(4-20mADC或1-5VDC)来控制阀门开度,达到调节介质压力、流量和温度的目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。
电动双座蘑菇视频app最新版下载工作原理
1、电动双座蘑菇视频app最新版下载与被调节介质直接接触。阀芯的运动改变阀芯和阀座,即阀门的阻力系数,从而改变流经调节机构的介质的流量,实现工艺参数的调节。
2、电动双座蘑菇视频app最新版下载由PSL系列和3810L系列智能型电子电动执行机构组成,通过支架与单座、双座和套筒蘑菇视频app最新版下载连接。若输入端无信号,则执行器稳定在预先选定的零位,蘑菇视频app最新版下载处于全开或全关位置,执行器输出轴与电动蘑菇视频app最新版下载的阀杆相连。通过打开/关闭螺母。如果输入端有信号,则输出轴通过输入信号以恒定速率处于固定位置,蘑菇视频app最新版下载处于所需的开度,以达到调谐控制的目的。电动双座蘑菇视频app最新版下载可分为电动开启式和电动关闭式两种。通过选择电子电动执行器的正反动作开关来实现电动开启和关闭的调节。
形 式 | 直通双座 |
公称通径 | 25、32、40、50、65、80、100、1 25、150、200mm |
公称压力 | PN16、40、64bar |
法兰标准 | JB/T79.1-94、79.2-94等 |
材 料 | 铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |
上 阀 盖 | 标准型:-17-230℃ 散热型:230-450℃ 低温型:-60--196℃ 波纹管密封型:-40-350℃ |
阀盖形式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
阀芯型式 | 双座 |
流量特性 | 等百分比特性和线性特性 |
材 料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
流量特性 | 直线、等百分比、快开 | ||
可调范围 | 50:1 (CV<6.3 30:1) | ||
额定CV值 | 等百分比CV1.6~630 ,直线CV1.8~690 | ||
允许泄漏量 | 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级) 泄漏量标准:GB/T 4213 | ||
性能指标 | 气动 | 电动 | |
基本误差% | ±1.5 | ±1.0 | |
回差% | ≤1.5 | ≤1.0 | |
死区% | ≤0.6 | ≤1.0 | |
始终点偏差% | ±2.5 | ±2.5 | |
额定行程偏差% | ≤2.5 | ≤2.5 |
外形尺寸及重量单位:mm | |||||||||||
公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | |
D | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 | 310 | |
R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
H1 | PN16/40 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
PN64 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | |
h2 | PN16/40 | 171 | 195 | 200 | 220 | 262 | 277 | 287 | 357 | 377 | 447 |
PN64 | 181 | 205 | 205 | 225 | 272 | 282 | 297 | 362 | 392 | 457 | |
H2 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
H4 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
H5 | PN64 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 |
重量 (KG) | PN16/40 | 16 | 19 | 22 | 23 | 39 | 50 | 59 | 80 | 87 | 115 |
PN64 | 21 | 24 | 31 | 33 | 49 | 75 | 92 | 129 | 137 | 170 |
